模块设计及实现

　　ProxyAdapter需要接收上层的请求，并将请求转发至ProxyAgent层。因此需要定义相应的协议来进行通信。产品状态信息有多种，相应的对象也有多种，不同的方式导致无法提供接口，现阶段存在两种接口。通过这些定义好的协议和接口，可以实现一个完整的通信过程。通信过程如图四所示。

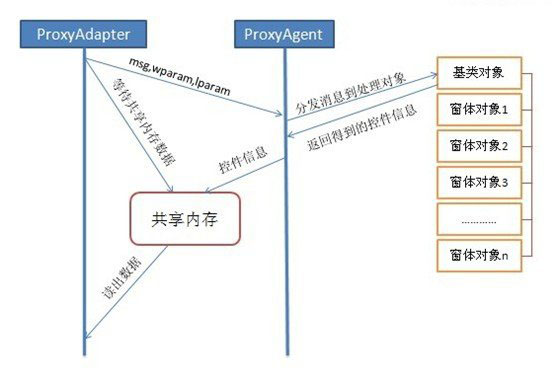

图4 Proxy调用过程

　　通信协议

　　Proxy接收用户命令，需要获取产品上某个控件的状态信息。通常情况下需要两个标识才能实现。具体表现为<对象标识，控件标识>。由于产品设计原因，现存在两种协议。我们采用Windows消息和共享内存实现命令的传输，所以下面协议的表达形式按SendMessage参数来进行。两种协议对不同的UI控件实现支持。

图5 协议一

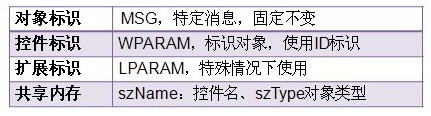

图6 协议二

　　通信接口

　　存在两种协议，所以模块提供了两种类型的接口。接口1形式为GetXXXXInfoByIdx，每个接口对应一个真实存在的产品窗体对象;接口2形式更为通用，它只有一个接口，通过参数来标识要获取信息的对象，形如GetUIInfoByName(int nObjectID，CString szName，CString szType);

　　ProxyAgent代码结构

　　ProxyAgent在接收到命令之后会根据其目标对象将命令转发至相应的处理类(函数)，通过调用统一的接口，获取控件基本的状态信息。当有新窗口加入时，只需要实现相应的子类即可。表1展示了获取某个功能窗口相应控件信息的过程。可以看出，在代码中添加新功能较为简单。

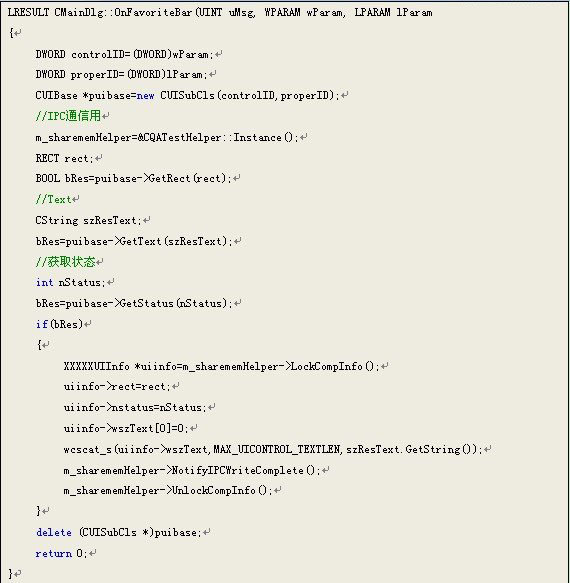

　　表1 增加某些新功能的支持

　　ProxyAdapter代码结构

　　ProxyAdapter结构较为简单，实现简单的数据转化、转发功能。一是把上层数据转化为Windows消息和共享内存数据发送到ProxyAgent，二是从共享内存接收ProxyAgent返回的数据。表2展示了一个典型的数据转发过程。
