背景

　　Windows客户端产品基于UI的自动化测试自古以来都比较难做，基于非标准控件的UI自动化更是难上加难。进程间基于UI的自动化测试会对产品UI布局有很大依赖，产品布局的每一次改动都可能会使相关自动化测试用例失效。

　　于是我们需要一种可以动态跟随UI变化的机制，可以在运行时确定UI的布局，进而实施相应UI自动化测试。除了获取UI布局外，像UI的一些状态信息(位置、文字等)，对自动化测试也是非常必要。为此，我们采用代理的方式，以“假注入”的形式实现了对主程序运行时状态的获取。

　　概述

　　被测产品的Proxy是由运行于产品进程当内的命令处理模块(ProxyAgent)和运行于进程外的适配器模块(ProxyAdapter)组成的。 ProxyAgent模块运行于产品进程内可以带来很多便利，一是上面提到的可以动态获取产品的状态信息，二是增加了测试人员的主动权，因为测试代码与产品代码同源，许多操作不需要再请求开发人员来实现，测试人员自己可以安排人员去实现。ProxyAdapter从名字可以看出为适配器层，它屏蔽了C++ 的复杂接口，为上层调用者提供了标准的Python接口。

　　Proxy结构

　　被测产品在代码层面进行了支持，通过加载动态链接库的方式实现。整个Proxy由两部分组成：产品内代理层和产品外协议适配器层。

　　※ 产品内代理层(ProxyAgent)。产品进程内DLL，它接收命令、查询并返回产品UI的状态信息。

　　※产品外协议适配器层(ProxyAdapter)。转发用户命令、接收进程内ProxyAgent返回信息并提供Python接口，方便上层自动化库调用。

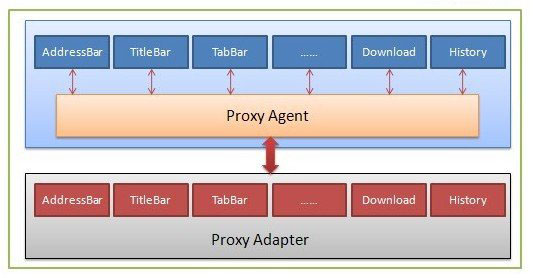

图1 Proxy在自动化库中的结构

　　实现机制

　　Proxy为产品进程内动态链接器，与产品工程同源，可以方便地引用产品当中的各种库和头文件，相当于产品的测试后门，理论上讲ProxyAgent可以协助测试发起任何产品支持的动作。ProxyAdapter为独立的适配器层，可独立编译，它向上为python提供接口，中间将命令信息进行转化，下层与进程外的Proxy打交道，进行信息交换。ProxyAgent与ProxyAdaper的出现使测试代码可以直接获取运行中产品的信息，大大提高了系统级测试的效率。增加Proxy前后示意图如图2所示

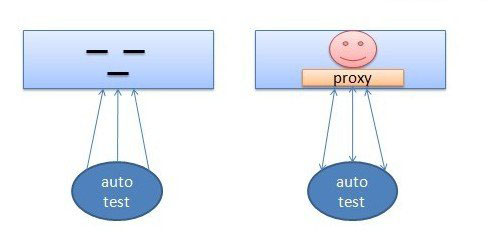

图2 无代理VS有代理

　　ProxyAgent实现机制

　　ProxyAgent实质上是一个进程内DLL，此DLL提供初始化接口和反初始化接口，开发人员判断指定的DLL是否存在，若存在则调用此DLL的初始化接口，产品退出时调用反初始化接口。产品当中，初始化时ProxyAgent建立隐藏窗体，用来接收运行中发过来的消息;反初始时销毁隐藏窗体。流程如图3

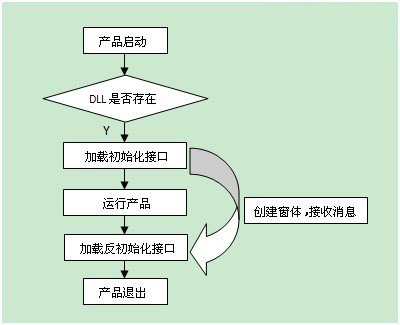

图3 ProxyAgent生命周期

　　ProxyAdapter实现机制

　　本模块通过Windows消息和共享内存来传递命令，与产品当中的ProxyAgent实现交互。产品状态信息通过共享内存实现。在本层进行了封装，将调用接口封装成python接口，方便上层python关键字库调用，可以降低用例编写成本。
