好了,有了这个例子我们大概知道用户态怎么使用Netlink了,至于我们没有用到的nl_groups等其他信息后面讲到再说,下面看下内核是怎么处理Netlink的。
  4. 内核 Netlink api
  4.1创建 netlink socket
  struct sock *netlink_kernel_create(struct net *net,
  int unit,unsigned int groups,
  void (*input)(struct sk_buff *skb),
  struct mutex *cb_mutex,struct module *module);
  参数说明:
  (1) net:是一个网络名字空间namespace,在不同的名字空间里面可以有自己的转发信息库,有自己的一套net_device等等。默认情况下都是使用 init_net这个全局变量。
  (2) unit:表示netlink协议类型,如NETLINK_TEST、NETLINK_SELINUX。
  (3) groups:多播地址。
  (4) input:为内核模块定义的netlink消息处理函数,当有消 息到达这个netlink socket时,该input函数指针会被引用,且只有此函数返回时,调用者的sendmsg才能返回。
  (5)  cb_mutex:为访问数据时的互斥信号量。
  (6) module: 一般为THIS_MODULE。
  4.2 发送单播消息 netlink_unicast
  int netlink_unicast(struct sock *ssk, struct sk_buff *skb, u32 pid, int nonblock)
  参数说明:
  (1) ssk:为函数 netlink_kernel_create()返回的socket。
  (2) skb:存放消息,它的data字段指向要发送的netlink消息结构,而 skb的控制块保存了消息的地址信息,宏NETLINK_CB(skb)用于方便设置该控制块。
  (3) pid:为接收此消息进程的pid,即目标地址,如果目标为组或内核,它设置为 0。
  (4) nonblock:表示该函数是否为非阻塞,如果为1,该函数将在没有接收缓存可利用时立即返回;而如果为0,该函数在没有接收缓存可利用定时睡眠。
  4.3 发送广播消息 netlink_broadcast
  int netlink_broadcast(struct sock *ssk, struct sk_buff *skb, u32 pid, u32 group, gfp_t allocation)
  前面的三个参数与 netlink_unicast相同,参数group为接收消息的多播组,该参数的每一个位代表一个多播组,因此如果发送给多个多播组,把该参数设置为多个多播组组ID的位或。参数allocation为内核内存分配类型,一般地为GFP_ATOMIC或GFP_KERNEL,GFP_ATOMIC用于原子的上下文(即不可以睡眠),而GFP_KERNEL用于非原子上下文。
  4.4 释放 netlink socket
  int netlink_broadcast(struct sock *ssk, struct sk_buff *skb, u32 pid, u32 group, gfp_t allocation)
  5. 内核态程序范例一
#include <linux/init.h>
#include <linux/module.h>
#include <linux/timer.h>
#include <linux/time.h>
#include <linux/types.h>
#include <net/sock.h>
#include <net/netlink.h>
#define NETLINK_TEST 25
#define MAX_MSGSIZE 1024
int stringlength(char *s);
int err;
struct sock *nl_sk = NULL;
int flag = 0;
//向用户态进程回发消息
void sendnlmsg(char *message, int pid)
{
struct sk_buff *skb_1;
struct nlmsghdr *nlh;
int len = NLMSG_SPACE(MAX_MSGSIZE);
int slen = 0;
if(!message || !nl_sk)
{
return ;
}
printk(KERN_ERR "pid:%d ",pid);
skb_1 = alloc_skb(len,GFP_KERNEL);
if(!skb_1)
{
printk(KERN_ERR "my_net_link:alloc_skb error ");
}
slen = stringlength(message);
nlh = nlmsg_put(skb_1,0,0,0,MAX_MSGSIZE,0);
NETLINK_CB(skb_1).pid = 0;
NETLINK_CB(skb_1).dst_group = 0;
message[slen]= '';
memcpy(NLMSG_DATA(nlh),message,slen+1);
printk("my_net_link:send message '%s'. ",(char *)NLMSG_DATA(nlh));
netlink_unicast(nl_sk,skb_1,pid,MSG_DONTWAIT);
}
int stringlength(char *s)
{
int slen = 0;
for(; *s; s++)
{
slen++;
}
return slen;
}
//接收用户态发来的消息
void nl_data_ready(struct sk_buff *__skb)
{
struct sk_buff *skb;
struct nlmsghdr *nlh;
char str[100];
struct completion cmpl;
printk("begin data_ready ");
int i=10;
int pid;
skb = skb_get (__skb);
if(skb->len >= NLMSG_SPACE(0))
{
nlh = nlmsg_hdr(skb);
memcpy(str, NLMSG_DATA(nlh), sizeof(str));
printk("Message received:%s ",str) ;
pid = nlh->nlmsg_pid;
while(i--)
{//我们使用completion做延时,每3秒钟向用户态回发一个消息
init_completion(&cmpl);
wait_for_completion_timeout(&cmpl,3 * HZ);
sendnlmsg("I am from kernel!",pid);
}
flag = 1;
kfree_skb(skb);
}
}
// Initialize netlink
int netlink_init(void)
{
nl_sk = netlink_kernel_create(&init_net, NETLINK_TEST, 1,
nl_data_ready, NULL, THIS_MODULE);
if(!nl_sk){
printk(KERN_ERR "my_net_link: create netlink socket error. ");
return 1;
}
printk("my_net_link_4: create netlink socket ok. ");
return 0;
}
static void netlink_exit(void)
{
if(nl_sk != NULL){
sock_release(nl_sk->sk_socket);
}
printk("my_net_link: self module exited ");
}
module_init(netlink_init);
module_exit(netlink_exit);
MODULE_AUTHOR("yilong");
MODULE_LICENSE("GPL");
  附上内核代码的Makefile文件:
  ifneq ($(KERNELRELEASE),)
  obj-m :=netl.o
  else
  KERNELDIR ?=/lib/modules/$(shell uname -r)/build
  PWD :=$(shell pwd)
  default:
  $(MAKE) -C $(KERNELDIR) M=$(PWD) modules
  endif
  6. 程序结构分析

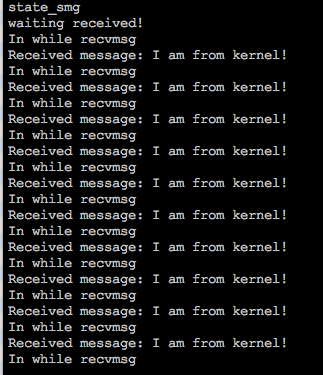

  我们将内核模块insmod后,运行用户态程序,结果如下:

  这个结果复合我们的预期,但是运行过程中打印出“state_smg”卡了好久才输出了后面的结果。这时候查看客户进程是处于D状态的(不了解D状态的同学可以google一下)。这是为什么呢?因为进程使用Netlink向内核发数据是同步,内核向进程发数据是异步。什么意思呢?也是用户进程调用sendmsg发送消息后,内核会调用相应的接收函数,但是一定到这个接收函数执行完用户态的sendmsg才能够返回。我们在内核态的接收函数中调用了10次回发函数,每次都等待3秒钟,所以内核接收函数30秒后才返回,所以我们用户态程序的sendmsg也要等30秒后才返回。相反,内核回发的数据不用等待用户程序接收,这是因为内核所发的数据会暂时存放在一个队列中。
  再来回到之前的一个问题,用户态程序的源地址(pid)可以用0吗?我把上面的用户程序的A和C处pid都改为了0,结果一运行死机了。为什么呢?我们看一下内核代码的逻辑,收到用户消息后,根据消息中的pid发送回去,而pid为0,内核并不认为这是用户程序,认为是自身,所有又将回发的10个消息发给了自己(内核),这样陷入了一个死循环,而用户态这时候进程一直处于D。
  另外一个问题,如果同时启动两个用户进程会是什么情况?答案是再调用bind时出错:“Address already in use”,这个同UDP一样,同一个地址同一个port如果没有设置SO_REUSEADDR两次bind会出错,之后我用同样的方式再Netlink的socket上设置了SO_REUSEADDR,但是并没有什么效果。
  7. 用户态范例二
  之前我们说过UDP可以使用sendmsg/recvmsg也可以使用sendto/recvfrom,那么Netlink同样也可以使用sendto/recvfrom。具体实现如下:
#include <sys/stat.h>
#include <unistd.h>
#include <stdio.h>
#include <stdlib.h>
#include <sys/socket.h>
#include <sys/types.h>
#include <string.h>
#include <asm/types.h>
#include <linux/netlink.h>
#include <linux/socket.h>
#include <errno.h>
#define MAX_PAYLOAD 1024 // maximum payload size
#define NETLINK_TEST 25
int main(int argc, char* argv[])
{
struct sockaddr_nl src_addr, dest_addr;
struct nlmsghdr *nlh = NULL;
int sock_fd, retval;
int state,state_smg = 0;
// Create a socket
sock_fd = socket(AF_NETLINK, SOCK_RAW, NETLINK_TEST);
if(sock_fd == -1){
printf("error getting socket: %s", strerror(errno));
return -1;
}
// To prepare binding
memset(&src_addr, 0, sizeof(src_addr));
src_addr.nl_family = AF_NETLINK;
src_addr.nl_pid = 100;
src_addr.nl_groups = 0;
//Bind
retval = bind(sock_fd, (struct sockaddr*)&src_addr, sizeof(src_addr));
if(retval < 0){
printf("bind failed: %s", strerror(errno));
close(sock_fd);
return -1;
}
// To orepare create mssage head
nlh = (struct nlmsghdr *)malloc(NLMSG_SPACE(MAX_PAYLOAD));
if(!nlh){
printf("malloc nlmsghdr error! ");
close(sock_fd);
return -1;
}
memset(&dest_addr,0,sizeof(dest_addr));
dest_addr.nl_family = AF_NETLINK;
dest_addr.nl_pid = 0;
dest_addr.nl_groups = 0;
nlh->nlmsg_len = NLMSG_SPACE(MAX_PAYLOAD);
nlh->nlmsg_pid = 100;
nlh->nlmsg_flags = 0;
strcpy(NLMSG_DATA(nlh),"Hello you!");
//send message
printf("state_smg ");
sendto(sock_fd,nlh,NLMSG_LENGTH(MAX_PAYLOAD),0,(struct sockaddr*)(&dest_addr),sizeof(dest_addr));
if(state_smg == -1)
{
printf("get error sendmsg = %s ",strerror(errno));
}
memset(nlh,0,NLMSG_SPACE(MAX_PAYLOAD));
//receive message
printf("waiting received! ");
while(1){
printf("In while recvmsg ");
state=recvfrom(sock_fd,nlh,NLMSG_LENGTH(MAX_PAYLOAD),0,NULL,NULL);
if(state<0)
{
printf("state<1");
}
printf("Received message: %s ",(char *) NLMSG_DATA(nlh));
memset(nlh,0,NLMSG_SPACE(MAX_PAYLOAD));
}
close(sock_fd);
return 0;
}
  熟悉UDP编程的同学看到这个程序一定很熟悉,除了多了一个Netlink消息头的设置。但是我们发现程序中调用了bind函数,这个函数再UDP编程中的客户端不是必须的,因为我们不需要把UDP socket与某个地址关联,同时再发送UDP数据包时内核会为我们分配一个随即的端口。但是对于Netlink必须要有这一步bind,因为Netlink内核可不会为我们分配一个pid。再强调一遍消息头(nlmsghdr)中的pid是告诉内核接收端要回复的地址,但是这个地址存不存在内核并不关心,这个地址只有用户端调用了bind后才存在。
  再说一个体外话,我们看到这两个例子都是用户态首先发起的,那Netlink是否支持内核态主动发起的情况呢?当然是可以的,只是内核一般需要事件触发,这里,只要和用户态约定号一个地址(pid),内核直接调用netlink_unicast可以了。
