近和一些硬件和相关驱动设计的同学讨论SMMU的设计需求，双方讨论的空间不太一致，我写一个文档澄清一下这些概念。
　　（不熟悉SMMU的同学可以跳过这一段，后面我会单独解释概念的）我们首先得厘清两个概念，当我们说SMMU的时候，硬件设计同学心中是那个进行设备地址翻译，做DMA操作的那个硬件。软件驱动同学心中是那个控制SMMU硬件的那个软件。你们之间的接口是：中断，配置空间和内存，没有其他了。所以，当我们讨论这个问题的时候，一定首先分清楚对方在说的是哪个概念空间的概念，因为两者是不一样的。硬件的同学说“设备发出的VA”，包括Substream ID和软件指配给它VA地址，这个地址远远比64位长。但软件指配地址的时候，可不认为自己发出了Substream ID的。实际上，Substream ID很多时候是ASID（或者说PASID，后者是PCIE的概念），但对软件来说，ASID有特定的含义，把ASID作为Substream ID，那是硬件自己的决定，不是全系统的共识。
　　本文要讨论的是软件的概念空间，所以，我们先抽象一下硬件的模型：
　　SMMU的作用是把CPU提交给设备的VA地址（软件概念的VA），直接作为设备发出的地址，变成正确的物理地址，访问到物理内存上。
　　MMU通过页表完成这个翻译，SMMU也一样，但SMMU的页表比MMU复杂得多，这受两个要素限制：
　　第一，一个SMMU控制器可能有多个设备连着，两个设备互相之间可能不会复用同一个页表，需要区分。SMMU用stream id来做这个区分
　　第二，一个设备可能被多个进程使用，两个进程有两个页表，这个设备需要进行区分。SMMU通过substream id来进行区分
　　这样，设备发出一个地址请求，它的地址包括stream id， substream id和VA三个部分。前两者定位一个类似MMU的页表体系，后者的执行一个类似MMU的翻译过程。

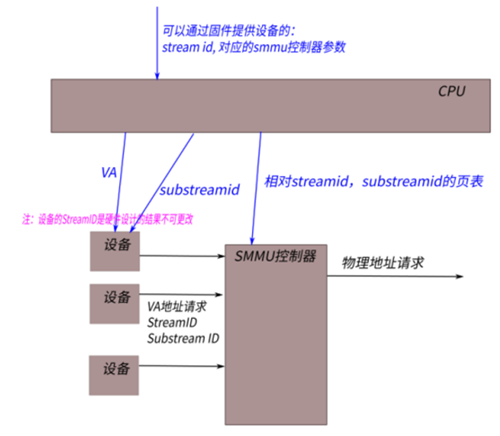

　　要SMMU硬件正确动作，需要CPU（是软件了）给它提供正确的信息，用我以前提过的DFD方法可以把对应数据模型的充要性建立出来：

　　至于很多人想引入到这个模型的“虚拟化”的概念，我认为你急了，虚拟化的概念在MMU的页表翻译机制中是自恰的，根本没有必要引入到这里来。无论你用ARM的VA->IPA->PA的两级翻译，还是Intel的GVA->GPA->HVA->HPA的三级翻译，都和这层建模无关。
　　好了，现在轮到软件。软件的概念空间比这个概念复杂得多了，这是因为软件要扭合多个硬件平台的意见，有人DMA是64位的，但还有人是32位的啊。而且，软件是有版本概念的，每个版本都和原来有偏离（我这里用主线Linux内核4.11来作为分析对象），而且都有多个硬件厂商的角力，我们不但要看到现在如何，还要看到未来的走向。
　　我们先抛开VFIO，先建立iommu的概念空间：
　　在Linux的概念空间中，硬件的设备，用device来代表。设备用总线类型bus_type来区分。比如众所皆知的pci_device，或者没爹没娘的platform_device。smmu控制器，本身是一种device，对于ARM来说，它现在是一种平台设备。不同总线有什么设备，可以从/sys/bus/<bus>/devices/目录中全部列出来。
　　bus_type说明的是发现设备的方法，不表明设备的功能，设备的功能用class来表达，/sys/class列出了从功能角度对设备的表达。从这个角度来收，smmu是一种iommu class的设备（之所以不叫smmu而叫iommu，因为intel先上的主线，所以用intel的名字，现在开源，主要是抢名称空间，因为名称空间意味着整个行业为谁服务）
　　所以我们现在有了device和iommu两个概念了。下一步是device和iommu的关联，从硬件的逻辑空间，应该是每个device有一个指向iommu的指针，但如果软件也这样做，掩盖了一个事实：如果两个设备共享同一个streamid，那么修改其中一个设备的页表体系，也相当于修改了另一个设备的页表体系。所以，修改页表的小单位不是设备，而是stream id。为此，Linux的模型是增加一个iommu_group的概念，iommu_group代表共享同一个streamid的一组device（表述在/sys/kernel/iommu_group中）。
　　所以，整个概念空间是：
　　SMMU控制器自身的发现：总线扫描发现设备(device）（ARM是平台设备），设备匹配SMMU驱动（ARM现在是drivers/iommu/arm-smmu*.c），SMMU驱动probe的时候给自己支持的总线设置bus->iommu_ops，让总线具有了iommu attach的能力。
　　设备的SMMU关联：总线扫描发现了一般的设备，总线的发现流程负责调用iommu_ops给这个设备加上iommu_group，然后让iommu_group指向对应的iommu控制器。
　　这个过程实际要求SMMU驱动认识设备的SMMU Topo，很明显这个Topo是硬件设计的结果，要不是硬件提供自动发现机制（例如PCIE），要不只能在固件中描述（比如DTS或者ACPI），这个固件，称为iommu_fwspec，属于device，在device发现的时候可以生成。

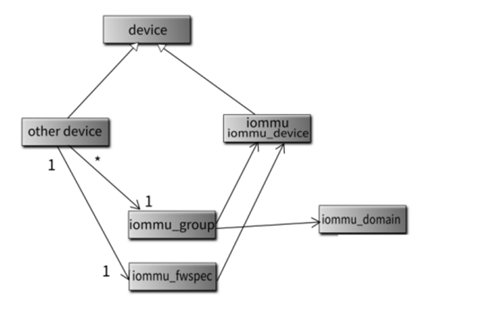

　　这样整个框架的模型是这样的：

　　IOMMU的整个框架，首先提供的是针对设备的DMA能力，也是说，当我们发起dma_map的时候，设备定位的streamid，进程定位了substreamid（这个概念是iommu_device通过iommu_domain种入），VA送下来的时候，从设备定位group，group匹配的iommu_device，device决定了iommu_domain，驱动可以综合全部的信息写到SMMU硬件中了。
　　然后我们看VFIO。
　　VFIO的目的（从SMMU的角度来说）是把设备的DMA能力直接暴露到用户态。todo: 太晚了，明天接着来。
　　todo：还要做一次全局的概念对照和整理。
