通过上篇文章知道了EXE文件的结构,现在来看看双击后是怎样运行的:

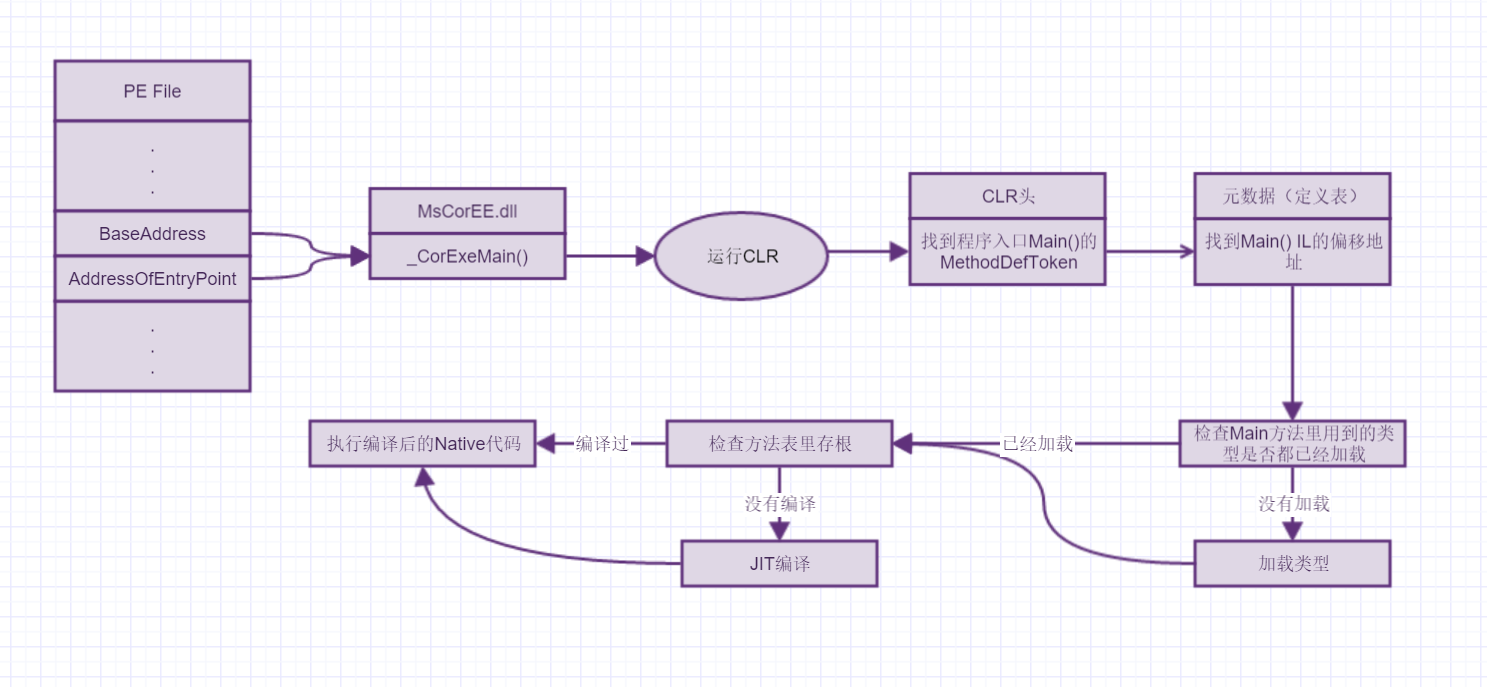

  双击文件后OS Loader加载PE文件并解析,在PE Optional Header里找到基地址和RVA,通过这两个确定了程序的入口地址,这个地址指向MsCorEE.dll的_CorExeMain(),执行它。_CorExeMain()开始执行,选择加载合适版本的CLR,CLR开始运行,CLR运行时会分配一个连续的地址空间用作托管堆,并用一个指针NextObjPtr指到开始位置,下次分配内存时从指针指的位置开始。
  CLR运行后从CLR头里找到应用程序入口标识,也是Main()方法的MethodDefToken,通过这个标识在元数据表MethodDef里找到Main方法的偏移位置,这样可以找到Main()的IL代码。
  CLR检查Main方法里面是否有没加载的类型,没有的话加载进来并在托管堆上建一个类型对象,类型对象包含静态字段,方法,基类的引用。然后给类型的方法表里每个方法一个存根,存根是用于标识是否被JIT编译过。
  JIT: just-in-time Compiler,即时编译器。
  JIT编译之前CLR会对Main方法的代码进行验证,确保类型安全且元数据正确,一切没问题后先检查类型方法表里这个方法的存根,不为空的话表示已经编译过不需要再次编译,没有的话JIT把这段IL代码编译成本地代码保存到内存中并方法表的存根做上标记,然后JIT返回编译前的位置并把原来CLR指向JIT的地址修改为指向本地代码的地址,这样函数的本地代码开始执行。程序执行到哪里编译到哪里,没有执行到的不会加载和编译,同样的代码再次执行的话直接在内存里拿了,这也是为什么第一次运行C#时比较慢而后面快的原因。这样开始陆续执行所有的代码,程序也跑起来了。
  在内存上,运行线程会把函数的参数和局部变量压入线程栈上,栈上的空间默认是1M,方法的参数和局部变量都会压到函数的栈帧上,方法里的对象在托管堆NextObjPtr指向的位置分配内存并把内存地址存到栈上的局部变量里。CLR会给托管堆上的每个对象包括对象类型都添加两个字段,一个对象类型指针,一个同步块索引。
  说起栈帧,大家在调试代码时应该都喜欢用CallStack吧,这可以通过看调用栈很方便来定位出问题的具体原因,这个CallStack也是方法的栈帧的具体显示,一级一级的。
  对象类型指针从字面上很容易知道跟类型有关。CLR刚开始运行时分配了一个Type的对象类型,他的对象类型指针指向自己,后面创建的对象类型的对象类型指针指针指向这个Type,而new出来的对象的对象类型指针指向它的类型,这样所有对象都能找到自己的类型使CLR在运行时能确保类型安全。
  同步块索引的格式是前6个标志位加后面26位内容(32位系统),作用则有好几个。
  1. 调用对象的gethashcode()后标志位改变一位,后26位会存储对象的hashcode,保证对象生命周期内hashcode的;
  2. lock时用到,CLR会维护一个同步块数组,每项由一个指向同步块的指针和对象指针组成,lock时同样改变标识位,然后去同步块数组找一个闲置项,后26则变成这项在数组中的索引,有人要问了,刚才hashcode不是用了这26位吗,现在变了,hashcode岂不是丢了。确实,hashcode在lock之后不能直接存到索引了,不过同步块中专门准备了一个字段用来存hashcode,所以可以转移到同步块中,这样设计是为了节省内存,因为大部分情况下是不用lock的,也不需要增加多余的同步块。
  另外为什么是索引而不是地址呢,因为同步块数组的大小不是固定的,随着对象的增多而变大,在内存上的位置可能会发生变化,所以用索引不用管数组在哪个位置了。
  当线程进入lock后检查同步块的m_motion,发现没有标识则进入lock区域并把标识改变,如果已经有同一个线程进去则把计数器加1,如果已经有其他线程则等待。
  3. 垃圾回收时的标识,GC触发时首先认为所有的对象都是垃圾,由局部变量,寄存器,静态变量这些根向上找,凡是包含的对象都认为还有引用,在同步块索引上修改一位标识,当所有对象都遍历过后没有标识的对象会被清掉,然后再是整理内存、修改引用地址等。
