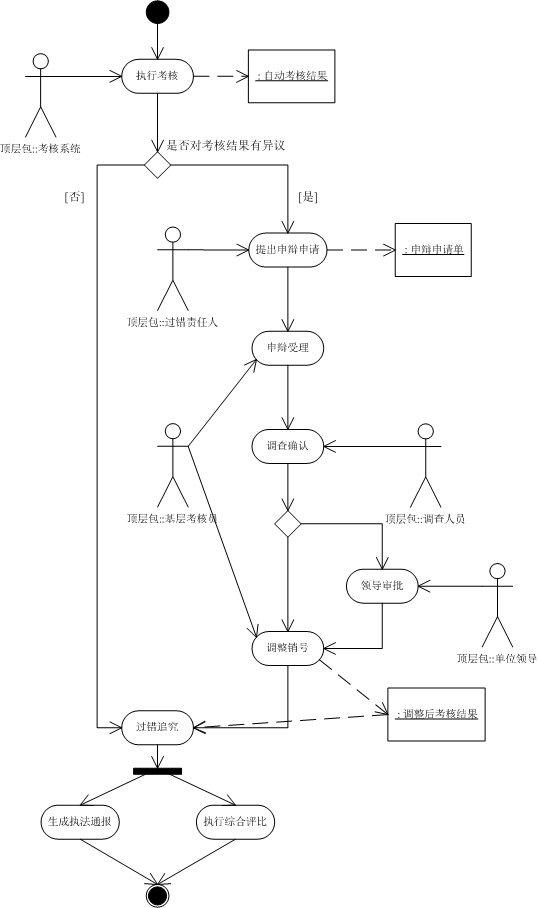

这张图才是我爱使用的行动图。图中，将参与者由繁琐的泳道改为了用例图中的小人。同时，在这张图中还增加了对象流与对象。图中，自动考核结果、申辩申请单、调整后考核结果，都是数据对象，是该流程中相关环节操作的结果。从活动节点指向对象的虚线箭头，则表示了一个对象流，如“申辩申请”活动指向“申辩申请单”的虚线箭头，表示了申辩申请活动的终结果是产生申辩申请单；从“调整后考核结果”指向“过错追究”的虚线箭头，表示过错追究活动读取了调整后考核结果。
　　当然，活动图还有其它的元素，但我个人认为其实并不实用，使用以上元素足以表述我们的业务流程了。活动图打破了子系统与子系统的壁垒、用例与用例的壁垒，使我们能够从整体上了解整个系统的流程，因此常常使用在对整个系统的概述、对整个子系统的概述，以及对整个功能模块的概述中。同时，与其它视图一样，活动图也应当有它的文字说明，以便对图中的每个活动节点、分支进行描述。但对于一些流程相对简单，甚至没有什么流程的查询报表类功能模块，绘制它们的活动图则显得有些牵强附会，因此我们要灵活掌握。
　　除了活动图，我们似乎对需求的描述还缺少点儿什么，那是对关键对象中流程中状态变化的描述，在这种情况下，我们的状态图上场了。

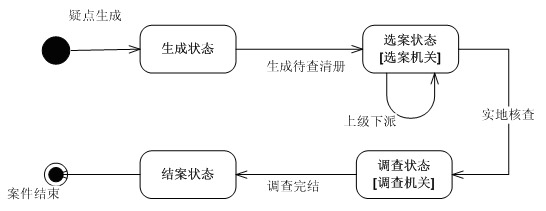

　　在使用状态图时，一个非常关键的概念是，一定是对某个关键对象的状态变化的描述，而这些状态变化一定是在某个业务流程的大背景下进行的。下图是一个疑点数据整个生命周期的状态变化图。图中，与行动图一样，一个实心圆点代表的是流程的开始，圆边的方框代表的是对象生命周期中的各个状态，状态节点间的实线箭头代表的是状态的切换，箭头的文字描述是触发状态切换的事件。与行动图一样，状态图可以有分支、分岔、汇合，并后以一个或多个带环的实心圆结束，代表对象生命周期的终结。

　　在需求分析中，状态图并不是必须的，它仅仅出现在你认为需要对某个对象的状态进行说明的时候。
