前面，我们耗费了大量的篇幅来讨论用例分析及用例图。用例图，无疑是功能分析、角色分析，以及流程分析的利器，它将我们要开发的系统，清晰而详尽地描述出来。但是，正如任何事物都有两面性，用例图也不例外，也有自己不利的一面。在我看来，这集中体现在两个方面：只见树木不见森林、不生动形象。
　　什么叫“只见树木不见森林”呢？是说，用例说明中对业务流程的描述，过早地将系统的整体流程，分散到了各个用例中了，丢失了对业务流程的整体描述。不生动形象，则是说用例说明中对流程的描述都是用枯燥无味的文字来表述的，缺乏生动形象的图形表示。针对这些不足，UML的另外两种视图，可以有效地弥补用例图的缺陷。它们是行动图与状态图。

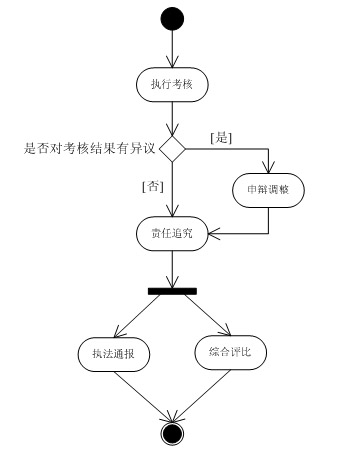

　　行动图（Active Diagram），比较类似于我们过去绘制的流程图，是UML中描述流程与分支的视图。在行动图中，往往是从一个实心圆的起始节点开始的。频繁使用的则是活动节点了，它表示的是业务流程中的一项活动。活动节点可以表述为一个活动短语（如下订单），可以表述为一个表达式（如len=a.length+x），还可以表述为一个消息（如send(msg)）。同时，将各个活动节点连接起来的一个个实线箭头，表明了各种活动之间的流转顺序。

　　在各种业务流程中，毫无疑问会有许多的分支。在行动图中，分支用一个菱形来表示。一个指向菱形的箭头，表示流程进入分支，另外两个或多个从菱形伸出的箭头，则表示不同条件下的分支流。而菱形本身，则表示为一个条件判断语句。
　　另外，业务中的各个流程还会分岔与汇合的情况。分岔，表示在某个时间点上，同时开始两个业务流程，这两个业务流程是同步进行的。分岔用一个入箭头，一根横杠，与两个出箭头表示。汇合，则表示，只有在两个流程都完成的情况下，才会进入下程，否则只能等待。
　　汇合则用两个入箭头，一根横杠，与一个出箭头表示。
　　后，用一个或多个带环的实心圆，表示的是活动图的终止节点，代表了业务流程的终结。以上这些元素，组成了一个基本的活动图。然而，基本的活动图还不能完整的反映我们的业务流程，因此我们还需要在基本活动图的基础上增加元素。现在我们来看看泳道与业务对象流。

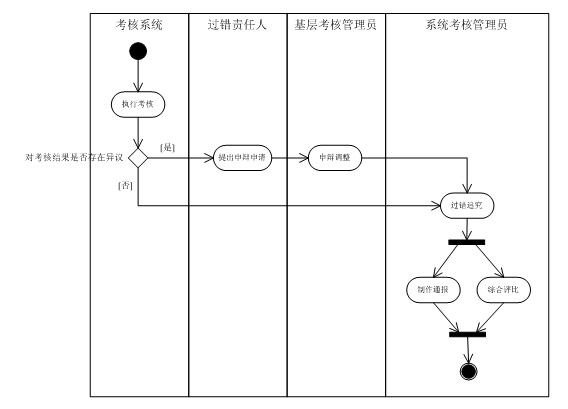

　　如图是一个带泳道的活动图，图中每个泳道代表一个参与者的业务操作，而整个图形表述了多个参与者间的协作过程。起初我比较爱绘制这样的活动图，但后来常常感到绘制泳道是一件比较繁琐的事情。既然如此，我们改改吧。
