Linux操作系统启动过程详解
作者:网络转载 发布时间:[ 2013/12/26 14:40:28 ] 推荐标签:操作系统 BIOS
二、 系统引导

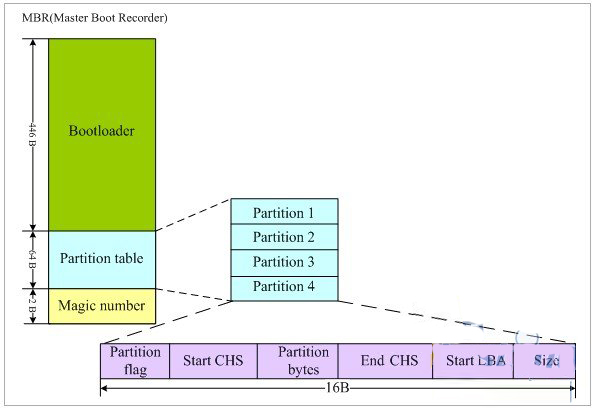

我们首先来了解一下MBR,它是Master Boot Record的缩写。硬盘的0柱面、0磁头、1扇区称为主引导扇区。它由三个部分组成,主引导程序(Bootloader)、 硬盘分区表DPT(Disk Partition table)和硬盘有效标志(55AA),其结构图如下所示:
磁盘分区表包含以下三部分:
1. Partition ID (5:延申 82:Swap 83:Linux 8e:LVM fd:RAID)
2. Partition起始磁柱
3. Partition的磁柱数量
通常情况下,诸如lilo、grub这些常见的引导程序都直接安装在MBR中。我们以grub为例来分析这个引导过程。
grub引导也分为两个阶段stage1阶段和stage2阶段(有些较新的grub又定义了stage1.5阶段)。
1. stage1:stage1是直接被写入到MBR中去的,这样机器一启动检测完硬件后,将控制权交给了GRUB的代码。也是上图所看到的前446个字节空间中存放的是stage1的代码。BIOS将stage1载入内存中0x7c00处并跳转执行。stage1(/stage1/start.S)的任务非常单纯,仅仅是将硬盘0头0道2扇区读入内存。而0头0道2扇区内容是源代码中的/stage2/start.S,编译后512字节,它是stage2或者stage1_5的入口。而此时,stage1是没有识别文件系统的能力的。如果感觉脑子有些晕了,那么下面的过程直接跳过,去看stage2吧!
【外传】定位硬盘的0头0道2扇区的过程:
BIOS将stage1载入内存0x7c00处并执行,然后调用BIOS INIT13中断,将硬盘0头0道2扇区内容载入内存0×7000处,然后调用copy_buffer将其转移到内存0×8000处。在定位0头0道2扇区时通常有两种寻址方式:LBA和CHS。如果你是刨根问底儿型的爱好者,那么此时去找谷哥打听打听这两种方式的来龙去脉吧。
2. stage2:严格来说这里还应该再区分个stage1.5的,一并把stage1.5放在这里一起介绍了,免得大家看得心里乱哄哄的。好的,我们继续说0头0到2扇区的/stage2/start.S文件,当它的内容被读入到内存之后,它的主要作用是负责将stage2或stage1.5从硬盘读到内存中。如果是stage2,它将被载入到0×820处;如果是stage1.5,它将被载入到0×2200处。这里的stage2或者stage1_5不是/boot分区/boot/grub目录下的文件,因为这个时候grub还没有能力识别任何文件系统。
如果start.S加载stage1.5:stage1.5它存放在硬盘0头0道3扇区向后的位置,stage1_5作为stage1和stage2中间的桥梁,stage1_5有识别文件系统的能力,此后grub才有能力去访问/boot分区/boot/grub目录下的 stage2文件,将stage2载入内存并执行。
如果start.S加载stage2:同样,这个stage2也不是/boot分区/boot/grub目录下的stage2,这个时候start.S读取的是存放在/boot分区Boot Sector的stage2。这种情况下有一个限制:因为start.S通过BIOS中断方式直接对硬盘寻址(而非通过访问具体的文件系统),其寻址范围有限,限制在8GB以内。因此这种情况需要将/boot分区分在硬盘8GB寻址空间之前。
假如是情形2,我们将/boot/grub目录下的内容清空,依然能成功启动grub;假如是情形1,将/boot/grub目录下stage2删除后,则系统启动过程中grub会启动失败。
三、启动内核
当stage2被载入内存执行时,它首先会去解析grub的配置文件/boot/grub/grub.conf,然后加载内核镜像到内存中,并将控制权转交给内核。而内核会立即初始化系统中各设备并做相关的配置工作,其中包括CPU、I/O、存储设备等。
关于Linux的设备驱动程序的加载,有一部分驱动程序直接被编译进内核镜像中,另一部分驱动程序则是以模块的形式放在initrd(ramdisk)中。
Linux内核需要适应多种不同的硬件架构,但是将所有的硬件驱动编入内核又是不实际的,而且内核也不可能每新出一种硬件结构,将该硬件的设备驱动写入内核。实际上Linux的内核镜像仅是包含了基本的硬件驱动,在系统安装过程中会检测系统硬件信息,根据安装信息和系统硬件信息将一部分设备驱动写入 initrd 。这样在以后启动系统时,一部分设备驱动放在initrd中来加载。这里有必要给大家再多介绍一下initrd这个东东:
initrd 的英文含义是 bootloader initialized RAM disk,是由 boot loader 初始化的内存盘。在 linu2.6内核启动前,boot loader 会将存储介质中的 initrd 文件加载到内存,内核启动时会在访问真正的根文件系统前先访问该内存中的 initrd 文件系统。在 boot loader 配置了 initrd 的情况下,内核启动被分成了两个阶段,第一阶段先执行 initrd 文件系统中的init,完成加载驱动模块等任务,第二阶段才会执行真正的根文件系统中的 /sbin/init 进程。
