一、概念
  因果图用于描述系统的输入输出、以及输入和输出之间的因果关系、输入和输出之间的约束关系。
  因果图的绘制过程是对被测系统外部特征的建模过程。根据系统输入输出之间的因果图可以得到判定表,从而规划出测试用例。
  因果图和判定表两种方法在实际使用中结合紧密,往往同时使用,此时可以理解因果图为判定表的前置过程。对于一些简单的系统,
  或输入与输出已经非常明确的系统,判定表可以单独使用。
  因果图需要描述下面的一些关系:
  1.输入与输出之间的因果关系。因果图的表示中输入与输出间的因果关系有四种:
  1)恒等关系:当输入项发生,会产生对应输出,当输入项不发生时,不会产生对应输出。
  2)非关系:与恒等关系相反
  3)或关系:多个输入条件中,只要有一个发生,则会产生对应输出。
  4)与关系:多个输入条件中,只有所有输入项发生时,才会产生对应输出。

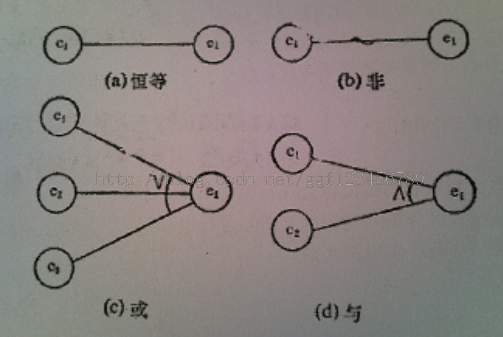

  对应的因果图表示方法如下:


  图1

  2.输入与输入之间的约束关系。因果图的表示中输入与输入之间的约束关系有四种:
  1)异:所有输入中至多一个输入条件发生。
  2)或:所有输入中至少一个输入条件发生。
  3):所有输入中有且只有一个输入条件发生。
  4)要求:所有输入中只要有一个输入条件发生,则其它输入也会发生。

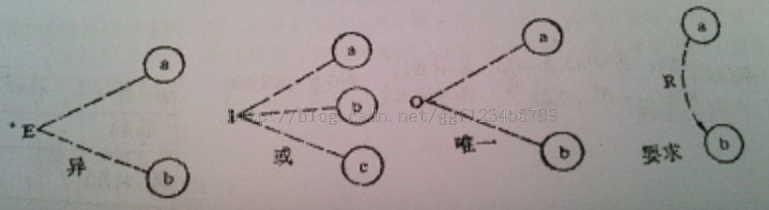

  对应的因果图表示方法如下:


  图2

  二、应用
  1.实施步骤:
  1)标识输入和输出
  逐项分析测试子项的测试规格,找出其中的输入和输出并标识出来,其中要注意以下几点:
  1.输入需要包括外部消息输入、内部预置的用户状态、数据配置等所有对系统输出有影响的因素;
  2.输入和输出项只涉及两种取值的,可以只做为一个标识出来。若输入项涉及多种取值,每个取值需要作为一个输入标识出来;
  3.标识符可以自己确定,但输入与输出需要独立标识。
