性能测试之用例得分评价和CPU内存数据监控
作者:网络转载 发布时间:[ 2015/9/17 13:47:08 ] 推荐标签:性能测试 数据监控
三、内存及cpu监控方案
1、测试方案选择
(1)测试流程内集成监控方案收集数据
数据可视化展示及分析数据,形成报告产出bug
->下一个版本测试流程内回归验证修改(如有特定需求,可定制专项测试,测试版本验证)
适用条件
有成型测试模型和测试流程的,并且版本测试周期内测试时间充分的项目
说明
我这边的测试需求是系统软件版本整体的测试,也包括重点进程的测试监控,既要监控java层的进程也包括Native层的进程,还有集成so的NDK开发的应用进程。而且有成型的版本测试模型和流程,每部分测试都有指定的测试组负责。所以自己设计了监控方案集成到测试流程内,提供可视化分析方法便于交付。
集成监控测试的场景例举
Daily Smoke自动化脚本;MTBF稳定性测试;新增功能性能评估;专项测试评估;稳定性压力测试评估;OOM crash类bug复现数据分析等。
成本开销
增加分析结果,验证复现的定位分析投入。
(2)细化测试用例粒度,选择重点风险用例采集数据评估具体的操作细节。
适用条件
测试周期短,人力投入有限,没有长期稳定的测试流程的项目。
说明
没做过这类测试,未实践尝试,只是个人认为此类测试应该是这个思路。
2、我所实践的监控方案设计
(1)采集数据:
Ⅰ、总CPU和进程cpu
来源:busybox top -b -n 1
选择原因:比top命令执行响应速度高,耗时0.2S左右,top -t需要3s左右;并且精度到0.1,花括号内有正在处理的子进程参考
Ⅱ、总内存
来源: /proc/meminfo
取关注的项:MemFree,Buffers,Cached,Active,Inactive,Active(anon),Inactive(anon),Active(file),Inactive(file),Dirty,Writeback,Mapped,Slab,包含CMA模块的增加CMA Free
Ⅲ、进程内存
来源:dumpsys meminfo 进程PID
获取:Native Heap Size;Native Heap Alloc;Native Heap Free;Dalvik Heap Size;Dalvik Heap Alloc;Dalvik Heap Free;Totle Pss;Dalvik Pss;Dalvik
来源备选:如果native进程取不到则用cat /proc/进程pid/smaps|grep Pss求和取Pss
Ⅳ、获取时刻显示的Activity
来源: dumpsys window w|grep mFocusedApp|busybox awk '{print $5}'|busybox tr -d '}'
Ⅴ、获取时刻的时间
来源: date +%Y/%m/%d" "%H:%M:%S
Ⅵ、系统启动后运行时间
来源: busybox awk -F. 'NR==1{print $1}' /proc/uptime
注:用于分析执行监控的时刻及准确的获取数据间隔
(2)数据格式化输出
Ⅰ、总cpu——cpu.csv
Loop:10,Time,Activity,usr,sys,nic,idle,io,irq,sirq,Data Time
注:10是设定的间隔,使每个csv可以直接取到间隔用于计算时间;Time是开机已运行时间
Ⅱ、进程cpu——cpuinfo.csv
Loop:10,Time,PID,%CPU,Command,Thread/avgs
注:Thread/avgs是花括号{}内的子进程,或命令行后的参数,都有的情况优先取命令行参数。
Ⅲ、总内存——mem.csv
Time:10,MemFree,Buffers,Cached,Active,Inactive,Active(anon),Inactive(anon),Active(file),Inactive(file),Dirty,Writeback,Mapped,Slab
注:选择在cpu.csv中记录loop是由于需要有列loop数据判定脚本抓取数据是不是连续正常的,而这里可以用行号计算。
Ⅳ、进程内存——meminfo.csv Loop:10,Time,PID,Process_Name,Pss,Native_Heap(Size),Native_Heap(Alloc),Native_Heap(Free),Dalvik_Heap(Size),Dalvik_Heap(Alloc),Dalvik_Heap(Free),Dalvik_Pss,Avgs
注:Avgs是进程的命令行参数,/proc/进程PID/cmdline取的数据
(3)数据可视化展示——highcharts
Ⅰ、控制每张图的数据量
显示数量在400以内,时间段切片显示,默认按照1小时,根据间隔变化调整
原因:由于数据量限制一张图默认多展示1000个点,加上数据点越多打开及交互响应慢
Ⅱ、所有图共用数据
每个点显示:Activity;系统时间
Ⅲ、进程CPU数据线和内存数据线总体设计
不存在数据的阶段断开;PID更换的红点;同一时间点同名进程存在的同颜色数据画线
Ⅳ、进程CPU数据图
按峰值降序排列显示top5;可多选交互更新;有参数数据的查看点信息时进程同颜色展示;
Ⅴ、总内存图:
总内存图:剩余内存=MemFree+Buffer+Cache,Active,Inactive,io=Dirty+Writeback,Mapped,Slab;
剩余内存图:剩余内存,MemFree,Buffer,Cache,如有CMA则增加CMAFree
Dirty和Writeback图:Dirty和Writeback
Active和Inactive图:Active,Inactive,Active(anon),Inactive(anon),Active(file),Inactive(file);
Mapped和Slab图:Mapped,Slab
Ⅵ、进程内存PSS多选展示图:
按每张图数据,进程PSS峰值降序排列
Ⅶ、单进程内存数据展示图:
按进程PSS极值差降序排列;java进程显示heap详细数据,native进程只显示PSS
Ⅷ、附加
数据双横轴切换:sleep*loop传参数的计算时间;Time是精确每个取数据命令获取的开机已运行时间;
更换图标主题和生成图片的highcharts功能
3、方案采取的脚本设计
(1)shell脚本获取数据:
按顺序获取
->显示的Activity
->系统时间
->CPU
->总内存
->进程内存(大限制并发5子进程获取)
注:监控所有进程采集数据开销大,当前优化后的逻辑也需要6-8S采集一次,随进程增多会增长;单进程获取可以在1S完成。
(2)Python转换数据为json:
按显示模板设计生成指定形式的json文件,并和模板文件一起打包成zip
(3)node-webkit框架数据展示:
由于需要加载本地json文件,后选取了此框架展示,以解决浏览器本地文件读取限制问题及处理性能问题。

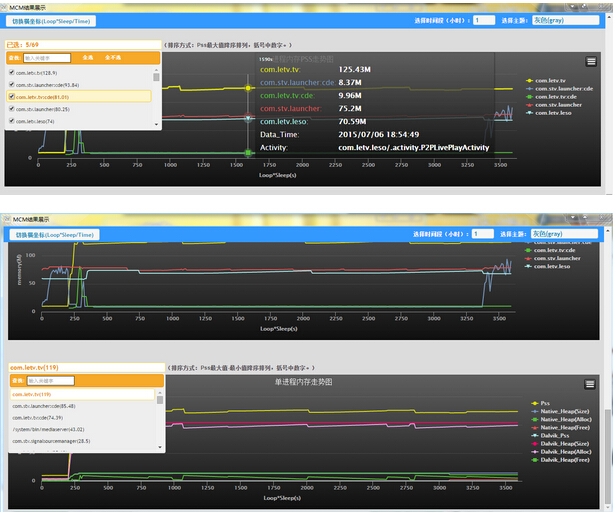

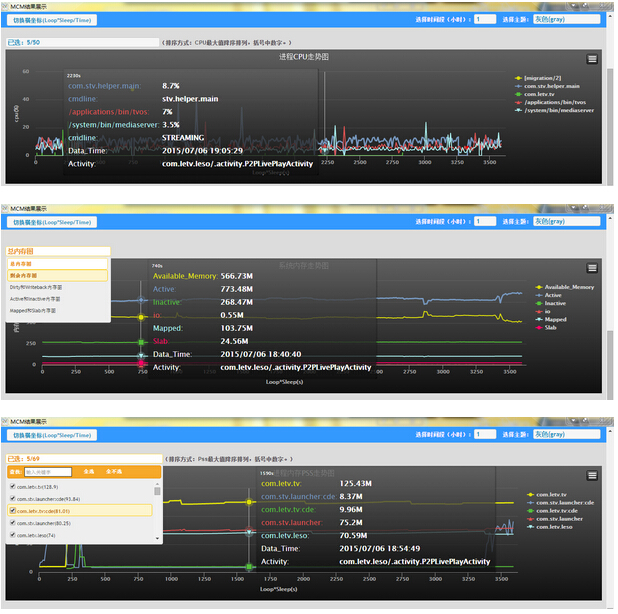

4、效果展示
考虑了下,还是把工具放出来吧,有想尝试的可以实际试下效果。
1.关于兼容:只是适配了乐视项目情况,是否适用所有兼容机情况没什么把握
2.关于使用前提:需要root+busybox
3.平台说明:已打包了windows下的exe;shell脚本可以直接push使用不涉及平台兼容;CSVtoJson.exe是将output.py打包成了exe;MCM结果显示.exe是打包了node-webkit框架的win32版本,由于此框架本身是跨平台的,可自行解决跨平台需求。
4、如果想修改为在线版本加载json,需要修改Html模板中的json加载部分,MCM_HTML/head/mcm.js里node加载json的语句为在线获取。
