Tcpcopy两种架构原理详解 2

　　Tcpcopy传统架构在产品中实践遇到一些问题，要理解和解决问题深入了解Tcpcopy两种的架构的原理是必须的。当了解的越多发现它不仅仅是一个工具，而需要掌握不仅仅是简单的几个使用命令。
　　Tcpcopy传统架构与新架构大的区别:传统架构的intercept进程与测试服务器在同一台机器上，新架构的intercept进程从测试服务器上offload出来，单独部署在辅助服务器上。下面分别对两种结构的原理详细介绍。
　　传统架构

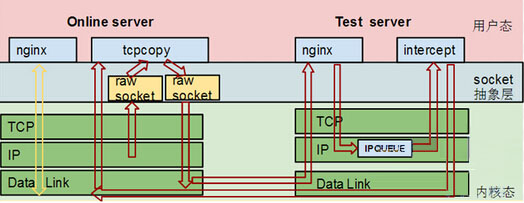

　　Tcpcopy
　　传统架构下，在线机器上面抓取请求数据包，默认采用raw socket input 接口。raw socket(原始套接字)可以接收本机网卡上的数据帧或者数据包，可监听网络的流量和分析。可以通过3种方式创建这类socket ，这里只详细讲tcpcopy使用的函数。Raw_socket的原理和其它使用方式，可参考 http://blog.sina.com.cn/s/blog_9599e95101010w2g.html
　　抓包函数：int sock = socket(AF_INET，SOCK_RAW，IPPROTO_TCP)。 第一个参数表示协议簇， AF_INET 代表TCP/IP协议。第二个参数表示SOCKET类型。第三个参数表协议类型。该套接字可以接收协议类型为tcp(也可以设置其它协议类型)发往本机的IP数据包，不能收到非发往本机IP的数据包(IP软过滤会丢弃这些不是发往本机的数据包)。Tcpcopy利用Raw Socket只抓进来的包，而不能收到从本机发送出去的数据包这一特点，实现抓包的功能。系统在IP层会检查有没有进程创建这种类型的raw socket，如果有，这个包会被复制一份并发送到这个socket的缓冲区，Tcpcopy是通过这种方式来复制访问流量的。
　　在发包前，调用函数sock = socket(AF_INET， SOCK_RAW，IPPROTO_RAW)，并且设置setsockopt(sock， IPPROTO_IP， IP_HDRINCL， &n， sizeof(n))，这样IP数据包头部可以由用户自己编写(在不设置这个选项的情况下，IP协议会自动填充IP数据包的首部)，Tcpcopy利用此函数将数据包的目的IP和端口改为测试机的IP和端口，如下：tcp_header->dest = remote_port;
　　ip_header->daddr = remote_ip;后调用sendto函数发送包到测试前端机：
　　send_len = sendto(sock，(char *)ip_header，tot_len，0，(struct sockaddr *)&toaddr，sizeof(toaddr));
　　Intercept
　　测试机上Intercept进程主要完成的是对复制请求的响应包进行处理。复制的请求到达测试机经应用程序处理后的响应包如果不经处理，将会返回给线上客户端。Tcpcopy传统架构的使用需要Iptable这一工具辅助实现对响应包的处理。
　　modprobe ip_queue
　　iptables -I OUTPUT -p tcp –sport 2080 -j QUEUE
　　以上iptable命令，表示OUTPUT链从2080端口发出的包在IP层会被匹配发往目标QUEUE，而QUEUE是由ip_queue模块实现(http://bbs.chinaunix.net/thread-1941806-1-1.shtml).因此在使用iptable命令前，内核需要使用modprobbe命令加载ip_queue模块。有了以上两个步骤， 所有匹配到iptable命令的报文将会调用IP Queue模块的相关函数。
　　Tcpcopy服务器端的Intercept进程用如下方式创建Netlink socket：
　　int sock = socket(AF_NETLINK，SOCK_RAW，NETLINK_FIREWALL);
　　Netlink详细介绍http://linux.chinaunix.net/techdoc/beginner/2008/11/12/1044982.shtml。
　　NETLINK_FIREWALL协议有三种消息类型：IPQM_MODE，IPQM_PACKET，IPQM_VERDICT.其中内核通过IPQM_PACKET消息将刚才截获的返回结果包发送到Inercept。Intercept给内核发送一个IPQM_VERDICT消息告诉内核对这个包的裁决结果（DROP，ACCEPT）。Tcpcopy通过这样的办法将测试机上应用返回的结果截获丢弃，并由Intercept返回一个Ip header。 Tcpcopy利用这个特点保留了一个允许访问的ip列表，因为默认情况下访问测试前端机上应用服务所得到的结果会在IP层被drop掉，造成在2080端口上无法访问应用服务。有了这个白名单，即使是设置了iptables规则，在白名单内的机器上也是可以正常访问测试前端机上的应用服务的。
