2.2 RS232 接口

　　RS232 接口是DTE（数据终端设备）和DCE（数据通信设备）之间的一个接口，来源于串行通信的国际标准。数据收发分开，支持全双工。在短距离（<15m）较低波特率串行通信中得到广泛应用。信号线的电压均为负逻辑关系，不使用对方的传送控制信号时，仅需“发送数据”、“接收数据”和“信号地”三条接口线。

　　3、接口测试模块设计与实现

　　需开发的专用接口测试系统设计要求为：接口匹配待测节点接口硬件规范；对待测节点下达各种命令，接收并识别待测节点上传的数据。所谓识别命令和正确接收数据，即测试系统对收到的命令和数据具有协议解析能力；所谓下达命令和发送测试数据，即测试系统具有数据封装能力。测试系统还应该能正确保存部分接收数据供进一步分析。

　　为快速设计实现这一测试工具，我们提出一种由接口测试模块加上PC 机共同构成简便高效的专用接口测试系统的实现方法。此方法充分利用了PC机强大的计算能力和丰富的软件资源，可大大简化对测试模块的硬件要求。

　　我们选取支持上述接口的芯片搭建测试模块的电路，同时在软件上实现协议解析和转换。ARM微处理器集成度高，软件支持好。利用ARM 集成的强大片内外围接口电路，辅以必要的外围芯片，加上针对具体应用的软件，便形成一个简便高效的嵌入式系统，可快速实现专用接口测试所需的各项功能。

　　3.1 硬件设计实现

　　选用Samsung 公司的芯片S3C4510B，这是一款基于以太网应用的高性价比处理器，内含一个低功耗的16/32 位ARM7TDMI RISC 处理器核，支持2个UART 通道和1 个以太网MAC 控制器。由于以太网MAC 控制器，支持100M MII 和带缓冲的DMA 接口（Buffered DMA Interface， BDI），因此特别适合高速数据的通信。

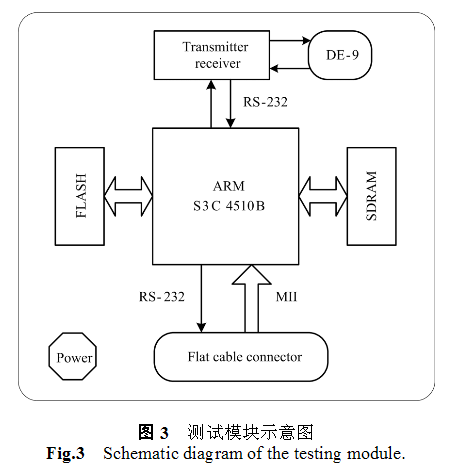

　　构成接口测试模块的外围器件主要有：Flash存储器AM29LV160DB90EC 、SDRAM 芯片MT48LC4M32B2-7G、串口芯片MAX3232E。系统选择10 MHz 的有源晶体振荡器，其频率经过S3C4510B内部PLL电路倍频后，高可达50 MHz。图3 为接口测试模块示意图。

　　接口测试模块通过排线接口管脚与待测节点接口的管脚相互连接。由于接口测试模块只利用S3C4510B 的MII 接收数据，故排线与待测节点只连接8 根接收信号线。S3C4510B 有两个RS232 接口，其中一个用于与上位PC 机的通信，采用DB-9连接器；另一个用于与待测节点的命令交换，只使用RXD、TXD、GND 三根信号线。

　　3.2 数据转义与协议解析

　　命令通道采用UART 协议，字符格式为1 个起始位，8 个数据位，1 个停止位。传输时还采用了HDLC 封装。协议帧封装时，为了不把数据中出现的协议字符当成帧头或帧尾，确保帧的完整性，采用数据转义的办法。在接收时逐个检查数据内容，当遇到协议字符0x7E 时，连续传送2 个字符：0x7D和0x5E，以实现协议字符的转义；当遇到转义字符0x7D 时，连续传送2 个字符：0x7D 和0x5D，以实现转义字符的转义。

　　协议解析是要根据协议帧格式，去除帧封装时的帧头帧尾标志和填充的各种控制字符，将帧中所封装的数据信息部分按照测试的需要格式配置输出。
