cdma2000 1xEVDO网络性能测试

一、引言

　　近两年来，由于数据业务向多样性、大容量性和非对称性方向发展，而cdma2000 1X的数据业务能力非常有限，峰值速率仅为153.6kbps，不能满足未来业务需求。为此中国联通在天津等地组建cdma2000 1xEVDO试验网，估计在2006年会大规模商用。cdma2000 1xEVDO是高速不对称性分组数据业务的解决方案，前向链路峰值速率约高达2.4576 Mbps/(Sector)，反向链路峰值速率仍为153.6kbps。网络性能测试在网络的建设和完善过程中起着非常重要的作用，本文对cdma2000 1xEVDO无线网络性能、服务质量和1x/DO网间性能的测试方法进行了细致介绍。

二、cdma2000 1xEVDO网络和技术简介

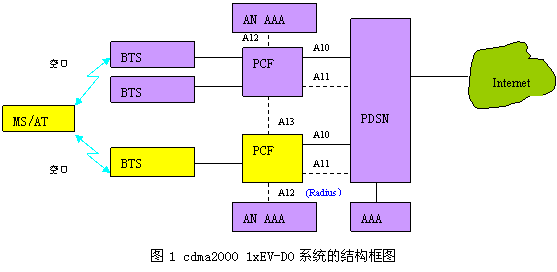

　　cdma2000 1xEV-DO网络主要由AT、AN(包括BTS和PCF)、AN AAA、PDSN、AAA等设备构成。设备接口方面主要包括空中接口、A10/A11接口、A12、A13接口。其中A10/A11接口的功能与cdma2000 1X相同。A12接口连接AN与AN AAA，该接口主要完成AN级的认证功能。A13接口主要用于不同AN间切换时AT相关信息的交换。图1给出了cdma2000 1xEV-DO系统的结构框图。

　　cdma2000 1xEV-DO反向链路采用了速率控制技术，前向链路采用了优化调度、速率控制、自适应调制编码和信道时分等技术。调度技术使基站能够根据整个系统实际情况，合理地安排各AT的业务请求；速率控制技术使AT能够根据应用需要向基站定制所需要的传输速率。

三、cdma2000 1xEV-DO网络性能测试主要内容

　　cdma2000 1xEV-DO网络性能测试主要包括以下三方面内容：

　　1、无线网络性能测试，包括覆盖、吞吐量、功率控制、切换、速率控制、HARQ和前向业务调度；

　　2、服务质量测试，包括AT始发分组数据呼叫连接建立时间和成功率、AT侧重激活时间和成功率、网络侧重激活时间和成功率、环路时延和长时间通信保持能力；

　　3、1x/DO网间性能测试，包括从仅1x覆盖域到1x/DO覆盖域的休眠切换、从1x/DO覆盖域到仅1x覆盖域的休眠切换和从1x/DO覆盖域到仅1x覆盖域的激活切换。

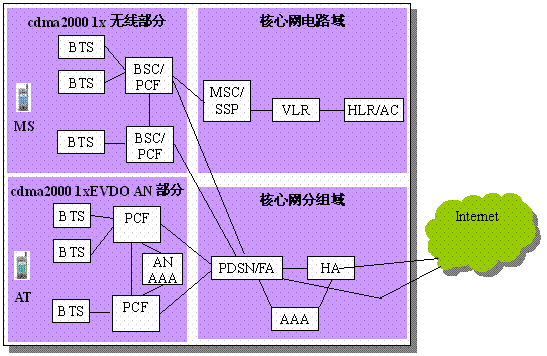

图2 cdma2000 1xEV-DO网络性能测试网络配置结构图

四、cdma2000 1xEV-DO网络性能测试主要工具

　　路测工具或路测软件：主要用于采集数据，如AT接收功率、发射功率、接收信噪比(C/I和Ec/Io)、PER、RLP层吞吐量等；

　　GPS接收机：主要用于提供位置信息，与路测软件配合使用，由路测软件记录位置信息；

　　后处理工具：主要用于对路测软家采集的数据进行处理，得出直观的2维或3维测试数据相对于时间或位置的图形等，以便对路测结果进行分析；

　　电子地图。

五、cdma2000 1xEV-DO网络性能测试测试说明

　　1、在测试过程中应将GPS接收机置于汽车顶部，以便能很好的接收GPS卫星信号，AT应尽量置于车内后部。

　　2、cdma2000 1xEV-DO下行加载采用前向链路用户模拟(FLUS)方式，加载比例为占用时隙比例。
