一.网络整体框架

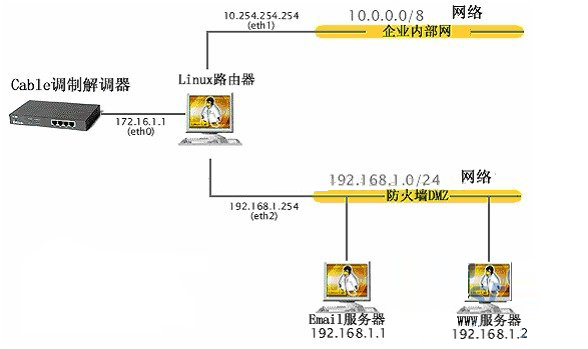

  网络结构如图,Linux路由器这台计算机标识为A,它与三个网段相连,192.168.1.0/24,10.0.0.0/8,172.16.0.0/16.
  A计算机必须拥有三块网卡,分别与三个网段相连。

  假设:
  eth0与172.16.0.0相连,
  eth1与10.0.0.0相连,
  eth2与192.168.1.0相连。
  二.具体网络设置
  2.1配置eth0
  首先来配置eth0.给这个网络接口分配地址172.16.1.1,运行下列命令:
  # ifconfig eth0 172.16.1.1 netmask 255.255.0.0
  为了使这个地址不再计算机重新启动后消失,编辑/etc/sysconfig/network-scripts/ifcfg-eth0文件,修改为如下格式:



DEVICE = eth0
ONBOOT = yes
BROADCAST = 172.16.255.255
NETWORK = 172.16.0.0
NETMASK = 255.255.0.0
IPADDR = 172.16.1.1



  增加一条静态路由:
  # route add -net 172.16.0.0 netmask 255.255.0.0
  这样系统中增加了一条静态路由:
  # route Kernel IP routing table Destination Gateway Genmask Flags Metric Ref Use Iface
  172.16.0.0 * 255.255.0.0 U 0 0 0 eth0
  2.2配置eth1
  接下来,配置eth1,eth1与10.0.0.0网段相连,分配给它的地址是10.254.254.254,使用ifconfig命令为它配置参数:
  # ifconfig eth1 10.254.254.254 netmask 255.0.0.0
  同样编辑/etc/sysconfig/network-scripts目录下的ifcfg-eth1文件,内容如下:



DEVICE = eth1
ONBOOT = yes
BROADCAST = 10.255.255.255
NETWORK = 10.0.0.0
NETMASK = 255.0.0.0
IPADDR = 10.254.254.254

  再增加一条静态路由:
  # route add -net 10.0.0.0 netmask 255.0.0.0
  网络中当前的路由表为



# route Kernel IP routing table Destination Gateway Genmask Flags Metric Ref Use Iface
172.16.0.0 * 255.255.0.0 U 0 0 0 eth0
10.0.0.0 * 255.0.0.0 U 0 0 0 eth1
