1) 流程图：

　　显示系统的各种成分是如何相互关系的，帮助我们预测在何处可能发生何种质量问题，并由此帮助开发处理他们的办法。

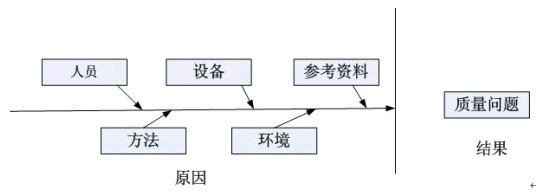

　　2) 因果分析图(也称鱼刺图)：

　　对于复杂的项目，编制质量计划时可以采用因果分析图，描述相关的各种原因和子原因如何产生潜在问题或影响，将影响质量问题的“人员、设备、参考资料、方法、环境”等各方面的原因进行细致的分解，方便地在质量计划中制定相应的预防措施。其次，质量计划中还必须确定有效的质量管理体系，明确质量监理人员对项目质量负责和各级质量管理人员的权限。戴明环(又名PDCA循环法)作为有效的管理工具在质量管理中得到广泛的应用，它采用计划??执行??检查??措施的质量环，质量计划中必须将质量环上各环节明确落实到各责任单位，才能保证质量计划的有效实施。

　　2.2 按照质量计划实施有效的质量控制项目管理培训

　　质量计划确定后，按照其建立的质量管理体系，各责任单位必须按照PDCA质量环的要求，实施有效的质量控制。质量控制应贯穿于项目的整个过程，它可分为监测和控制两个阶段：监测的目的是收集、记录和汇报有关项目质量的数据信息;控制是使用质量监测提供的数据，进行控制，确保项目质量与计划保持一致。

　　在质量监测过程中，对于质量计划中设置的见证点、停工待检点，质量监测人员要按照作业程序及时进行测量检查(其中对于停工待检点必须由监理人员签字认可后才能进入下一道工序)，以确定项目成果(或阶段成果)是否符合相关的质量标准。对于见证点或停工待检点要防止跳过检查，因为避免错误的成本总是大大低于补救错误的成本。 对质量监测的结果应采用相应的统计方法进行分析，如帕累托图法(按发生频率排序的直方图，它显示了可识别原因的种类和所造成的结果的数量)等。通过统计分析对人员、设备、参考资料、方法、环境等影响项目质量的因素进行监控，确定项目实施过程是否在控制之中，同时进行趋势分析，对一些偏向于不合格的趋势及早进行控制。 质量控制阶段应根据验收数据做出验收决定，确定是否进入下一步工序。对于质量监测中发现的不合格，应及时利用“因果分析图”等方法分析原因，并进行适宜的处置，保证不合格得到识别和有效的控制。不合格处置包括返工、返修、降级、让步放行、报废等形式。

　　质量监测分析时，对于已发现的不合格或潜在不合格，应制定相应的纠正措施或预防措施，以消除不合格或潜在不合格的原因，防止不合格的发生。纠正措施或预防措施制定后，应对质量计划进行相应的调整，保证项目的顺利实施。

　　项目收尾包括项目评估和项目终止两个阶段。项目收尾阶段的质量控制是一个非常重要而又容易忽视的内容。

　　项目质量评估不仅仅是在项目完成后进行，还包括对项目实施过程中的各个关键点的质量评估。项目质量评估看起来属于事后控制，但它的目的不是为了改变那些已经发生的事情，而是试图抓住项目质量合格或不合格的精髓，以使将来的项目质量管理能从中获益。

　　项目终止阶段，是在决策项目终止后，检查项目文件资料完备，包括项目施工质量验评表、竣工报告等，同时进行项目总结。项目总结是一个把实际运行情况与项目计划不断比较以提炼经验教训的过程。通过项目质量计划和总结，项目过程中的经验和教训将得到完整的记录和升华，成为“组织财富”。

　　2.3 对软件质量保证的认识

　　2.3.1 有关SQA的理论

　　我们都知道一个项目的主要内容是：成本、进度、质量;良好的项目管理是综合三方面的因素，平衡三方面的目标，终依照目标完成任务。项目的这三个方面是相互制约和影响的，有时对这三方面的平衡策略甚至成为一个企业级的要求，决定了企业的行为，我们知道 IBM的软件是以质量为重要目标的，而微软的“足够好的软件”策略更是耳熟能详，这些质量目标其实立足于企业的战略目标。所以用于进行质量保证的SQA工作也应当立足于企业的战略目标，从这个角度思考SQA，形成对SQA的理论认识。
