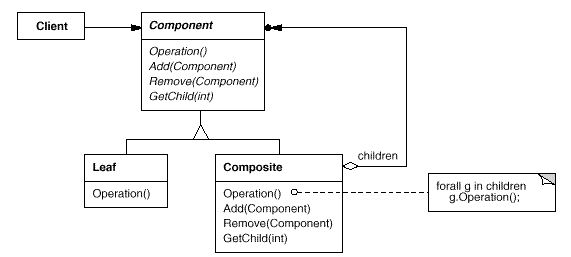

3.UML图:
图中单个对象是树叶(Leaf),而组合结构是Compoiste,它维护了一个Leaf的集合。而Component是一个抽象角色,给出了共有接口和默认行为,也是JUnit源码中的Test接口。
4.效果:
1)定义了基本对象和组合对象的类层次结构,通过递归可以产生更复杂的组合对象
2)简化了客户代码,客户可以使用一致的方式对待单个对象和组合结构
3)添加新的组件变的很容易。但这个会带来一个问题,你无法限制组件中的组件,只能靠运行时的检查来施加必要的约束条件
具体到JUnit源码,单个对象是TestCase,而复合结构是TestSuite,Test是抽象角色只有一个run方法。TestSuite维护了一个TestCase对象的集合fTests:
<!----> private Vector fTests= new Vector(10);
/**
* Adds a test to the suite.
*/
public void addTest(Test test) {
fTests.addElement(test);
}
/**
* Runs the tests and collects their result in a TestResult.
*/
public void run(TestResult result) {
for (Enumeration e= tests(); e.hasMoreElements(); ) {
if (result.shouldStop() )
break;
Test test= (Test)e.nextElement();
test.run(result);
}
}
当执行run方法时遍历这个集合,调用里面每个TestCase对象的run()方法,从而执行测试。我们使用的时候仅仅需要把TestCase添加到集合内,然后用一致的方式(run方法)调用他们进行测试。
考虑使用Composite模式之后带来的好处:
1)JUnit可以统一地处理组合结构TestSuite和单个对象TestCase,避免了条件判断,并且可以递归产生更复杂的测试对象
2)很容易增加新的TestCase。
